نمادوز لیزری فول اتومات جک مدل m5

پرهام دوخت

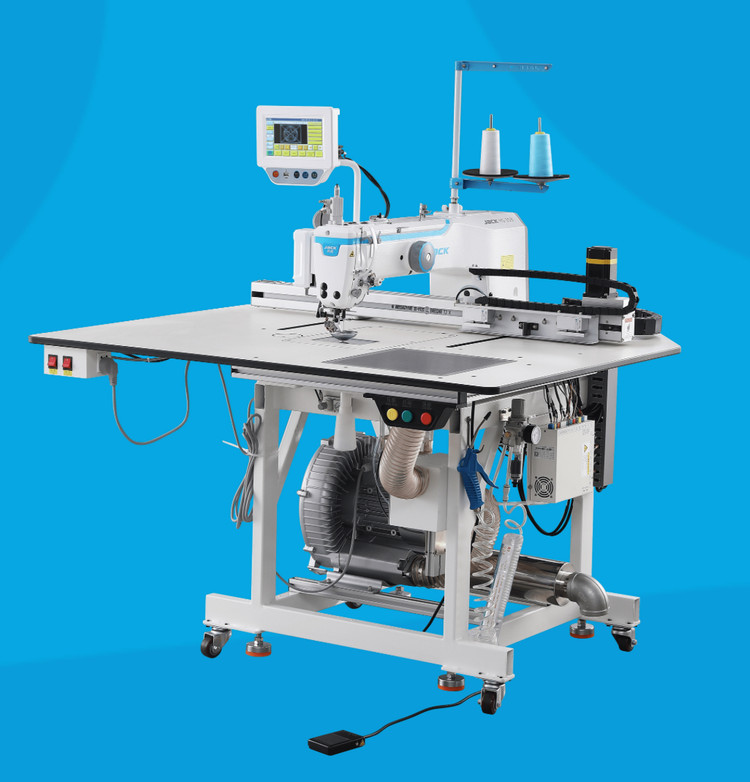

دستگاه اتوماتیک JACK مدل M5-800×350 و M5-F13F25-800×350

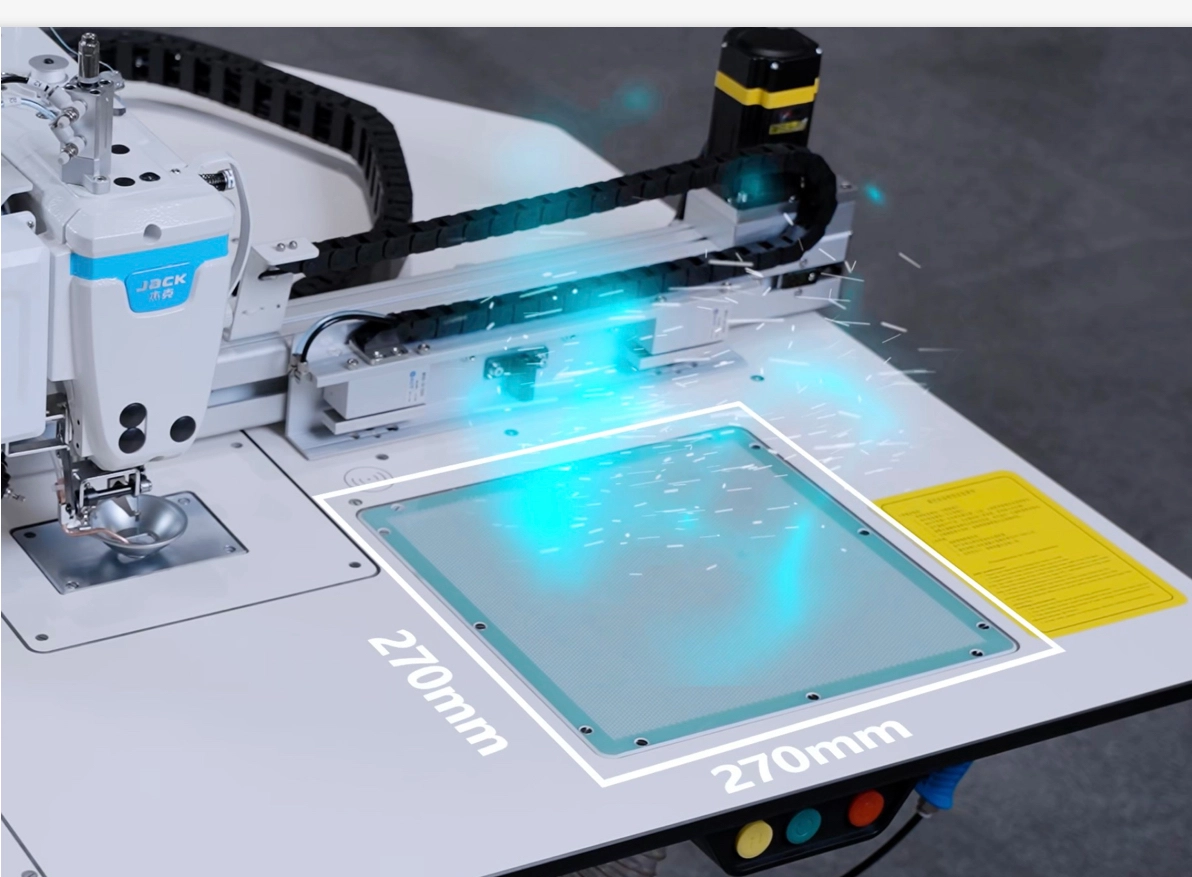

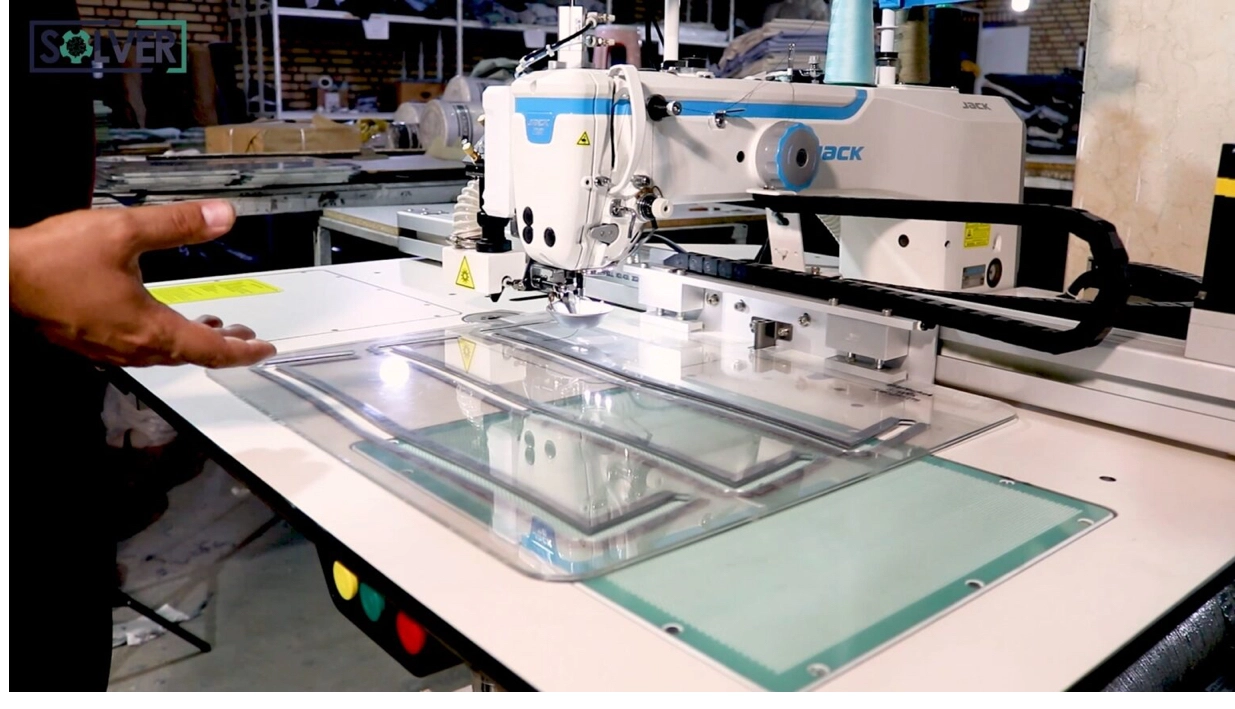

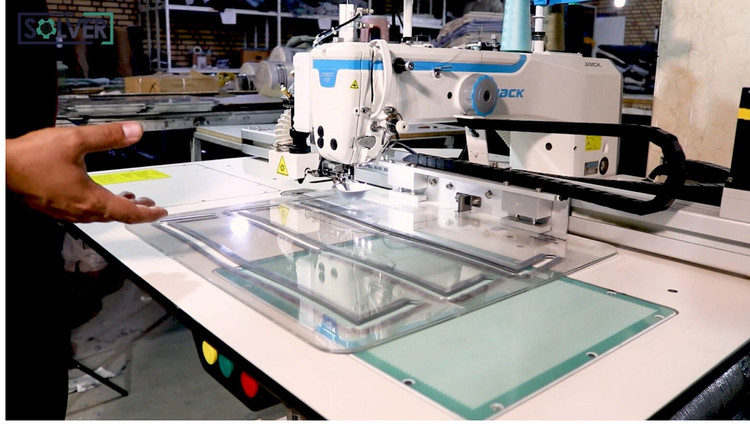

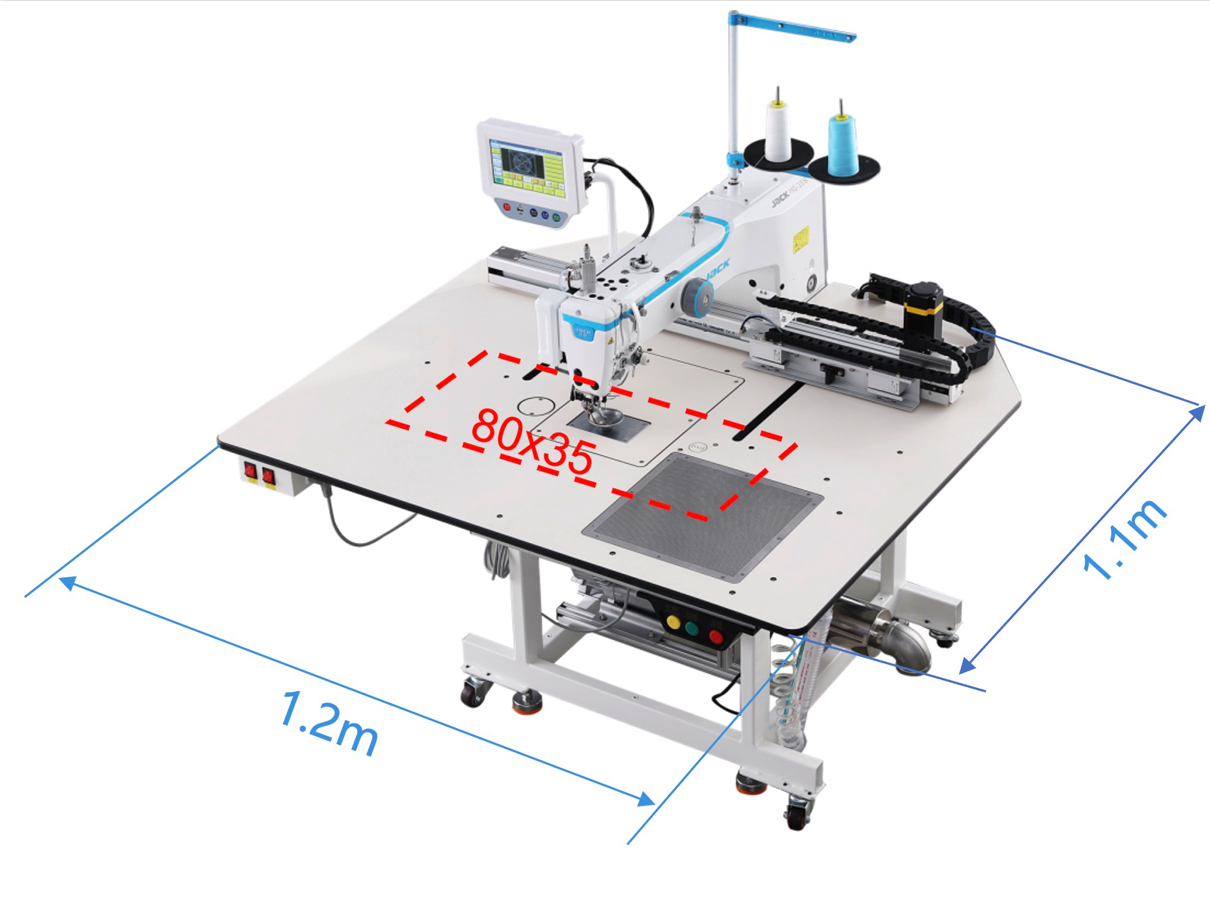

دستگاه اتوماتیک JACK M5 با کنترل الکترونیکی برای دوخت عناصر طبق یک الگوی برنامه‌ریزی شده در زمینه دوخت: 800 × 350 میلی‌متر. مجهز به سیستم خلاء برای تثبیت مواد - ناحیه مکش 270×270 میلی‌متر (M5 -F13F25-800×350). این دستگاه برای دوخت جیب، دوخت لبه‌ها، یقه‌ها، سردوشی‌ها و سایر عناصر کوچک استفاده می‌شود. یک میز آماده‌سازی با مکش، امکان قرارگیری آسان عناصر دوخته شده را فراهم می‌کند. مجهز به یک سروو موتور تعبیه شده در سر دستگاه (سیستم Direct Drive) و موتورهای پله‌ای. این دستگاه می‌تواند برای مواد و عملیات مختلف مورد استفاده قرار گیرد، اما استفاده از آن آسان است و به لطف راه‌حل‌های استفاده شده، نیازی به مهارت خاصی از سوی اپراتور ندارد. زیرکلاس M5-F13F25-800×350 دارای یک ماژول مکش تعبیه‌شده در سطح میز (270×270 میلی‌متر) است که جابجایی مواد را تسهیل می‌کند و همچنین به یک حسگر پارگی نخ در قسمت پایین مجهز است.

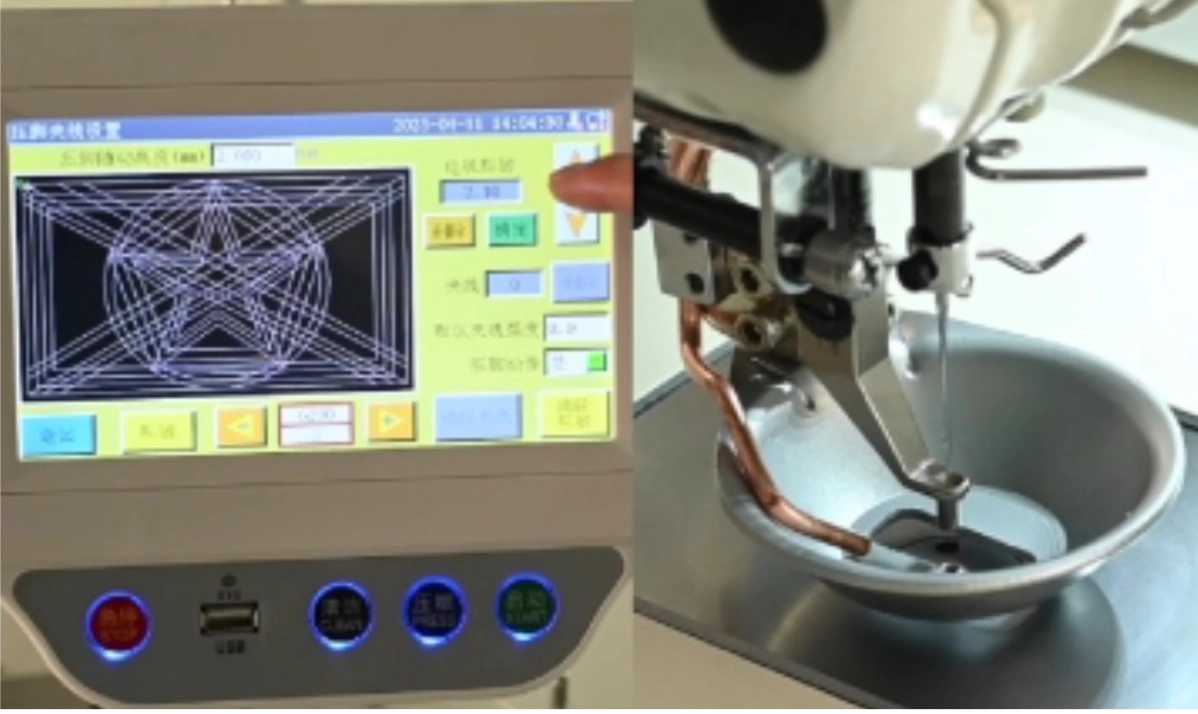

تمام پارامترهای دوخت را می‌توان روی پنل عملیاتی شفاف و لمسی برنامه‌ریزی کرد. الگوهای ایجاد شده را می‌توان در حافظه داخلی دستگاه (حافظه موجود برای 999 الگو) یا حافظه USB خارجی ذخیره کرد. این دستگاه مجهز به یک قلاب بزرگ‌شده با ظرفیت دو برابر نخ روی ماسوره است. خواننده RFID امکان بارگذاری سریع و خودکار الگوها را بسته به نوع فرم دوخت مورد استفاده فراهم می‌کند (فرم‌ها به صورت سفارشی ساخته می‌شوند و تجهیزات استاندارد دستگاه نیستند).

اتصال دستگاه به منبع هوای فشرده (کمپرسور) الزامی است.

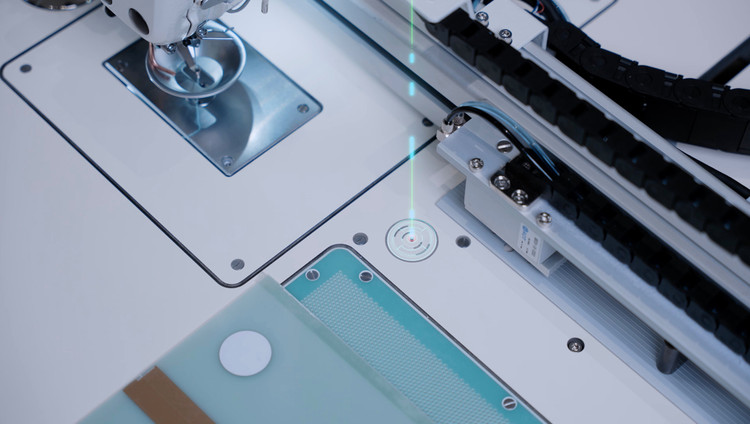

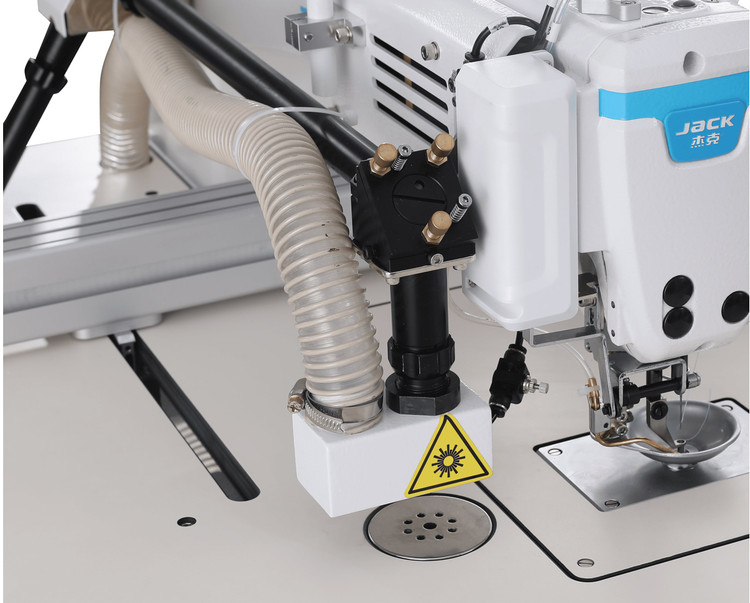

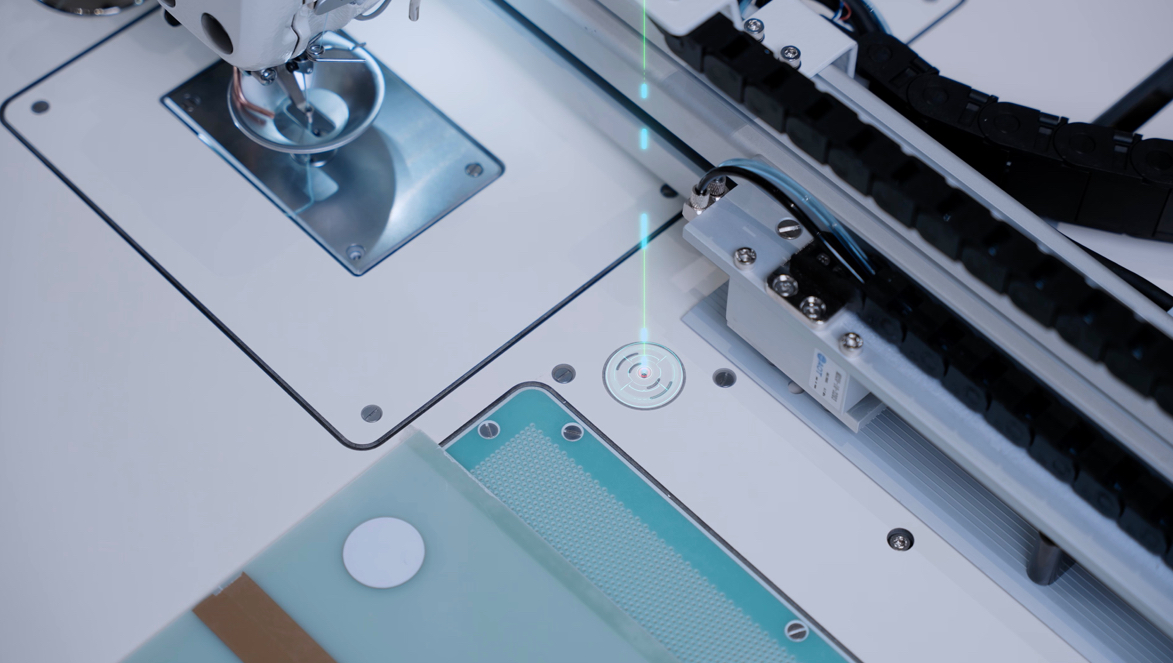

نسخه‌های دارای برش لیزری نیز به صورت اختیاری موجود است.

پارامترهای فنی:

سرعت دوخت: تا ۳۵۰۰ دور در دقیقه
ارتفاع پایه پرس: تا ۲۰ میلی‌متر
طول دوخت ۰.۰۵ تا ۲۰ میلی‌متر
سیستم سوزن DPx5
منبع تغذیه ۲۳۰ ولت
حداکثر تعداد دوخت در یک برنامه دوخت: تا ۶۰۰۰۰
اتصال به سیستم هوای فشرده الزامی است
